三爪内径千分尺使用说明
2024-03-27 13:44:57 来源：南京毫特科技有限公司
三爪内径千分尺使用说明
三爪内径千分尺，适用于测量中小直径的精密内孔，尤其适于测量深孔的直径。测量范围(mm)：6～8,8～10,10～12,11～14,14～17,17～20,20～25,25～30,30～35,35～40,40～50,50～60,60～70,70～80,80～90,90～100。三爪内径千分尺的零位，必须在标准孔内进行校对。

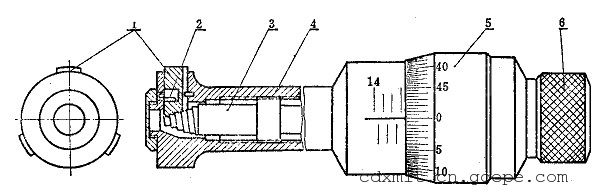

图3-14 三爪内径千分尺
三爪内径千分尺的工作原理，图3-14为测量范围11～14mm的三爪内径千分尺，当顺时针旋转测力装置6时，就带动测微螺杆3旋转，并使它沿着螺纹轴套4的螺旋线方向移动，于是测微螺杆端部的方形圆锥螺纹就推动三个测量爪1作径向移动。扭簧2的弹力使测量爪紧紧地贴合在方形圆锥螺纹上，并随着测微螺杆的进退而伸缩。
三爪内径千分尺的方形圆锥螺纹的径向螺距为0.25mm。即当测力装置顺时针旋转一周时测量爪1就向外移动(半径方向)0.25mm，三个测量爪组成的圆周直径就要增加0.5mm。即微分筒旋转一周时，测量直径增大0.5mm而微分筒的圆周上刻着100个等分格，所以它的读数值为0.5mm÷100=0.005mm。
